Chia sẻ kinh nghiệm Clear Me Region BIOS FIX BIOS gốc

Đăng ngày bởi Hien Minh

  1. BIOS CLEAR ME Là Gi? Intel ME Region La Gì ?

    ME (Management Engine) là một chương trình chuyên dụng trên tất cả các nền tảng Intel. Ban đầu, ME được tích hợp trong bios của Card mạng sau đó chuyển vào Bios của Chipset (GMCH – kiến trúc core 2, PCH, MCH – kiến trúc core i).
    ME Region là nơi để chứa nội dung thực thi của Intel Management Engine Interface
    MERegion được lưu trong Rom BIOS tuy nhiên nó hoạt động hoàn toàn độc lập với hệ thống. Nói một cách khác nó không phải là bios và không liên quan đến bios.
    ME hoạt động ngay khi máy được cấp nguồn VCC_RTC cho chip Nam, hoặc HM.

  2. BIOS CLEAR ME Là Gì ? Intel ME Region Là Gì?

BIOS CLEAR ME là gi? Intel ME Region la gì ?
ME (Management Engine) là một chương trình chuyên dụng trên tất cả các nền tảng Intel. Ban đầu, ME được tích hợp trong bios của Card mạng sau đó chuyển vào Bios của Chipset (GMCH – kiến trúc core 2, PCH, MCH – kiến trúc core i).
ME Region là nơi để chứa nội dung thực thi của Intel Management Engine Interface
MERegion được lưu trong Rom BIOS tuy nhiên nó hoạt động hoàn toàn độc lập với hệ thống. Nói một cách khác nó không phải là bios và không liên quan đến bios.
ME hoạt động ngay khi máy được cấp nguồn VCC_RTC cho chip Nam, hoặc HM.
Xem thêm thông tin về ME tại: https://www.flashrom.org/ME
BIOS CLEAR ME là gi? Intel ME Region la gì ?
2).Cấu trúc của một BIOS dựa trên kiến trúc Intel Core I
1 source bios máy core i sẽ có 4 phân vùng: Bios region, ME region, Gbe Region, Flash Descriptor
Bios region: đây mới thực sự là bios của máy.
ME region: là phân vùng chứa chương trình của Intel Management Engine Interface như đã đề cập ở trên.
Gbe region: là nơi chứa chương trình của chip LAN
Flash Descriptor: chứa thông tin về địa chỉ, kích thước của từng phân vùng, cũng như quyền hạn truy cập lẫn nhau giữa các phân vùng.
ME Region hoạt động như thế nào?
Intel ME Region chứa nhiều công nghệ bảo mật của Intel như AMT (Active Management Technology), Intel Anti-Theft, Firmware TPM…. Đây là bản chất của tính năng Computrace
Do đó ME chứa thông tin của PCH (cụ thể là chứa serial của chipset HM) và liên tục kiểm tra mỗi khi khởi động máy, để đơn giản hơn ta có thể hiểu: ME và HM là 1 cặp với nhau.
Vì vậy khi chúng ta nạp lại bios được đọc từ máy khác, hoặc là bios bị corrupt do lỗi ROM, hoặc là thay HM (PCH) thì cặp ME region – HM không còn khớp thông tin với nhau nữa. Khi đó máy sẽ bị phát sinh nhiều lỗi, chúng ta cần phải clear me region để khắc phục.
3). Hiện tượng thường gặp khi máy bị lỗi ME Region
Máy sẽ cảm biến sai nhiệt độ, nhiệt độ CPU luôn ở 1 mức cố định cao bất thường, quạt CPU quay 100% công suất
Máy tự động tắt sau 1 thời gian cố định: 40s, 60s, 5p, 1h…
Máy boot rất lâu mới lên hình
Khởi động và tắt máy rất lâu khi dùng win8, win10
Quạt rú lên rồi tắt máy đột ngột nhưng ko phải do nóng tắt
… và còn nhiều pan lạ lùng, khó hiểu khác phát sinh khi máy bị lỗi Me region
Cách khắc phục lỗi ME Region
Chúng ta cần phải thay 1 bản ME Region trắng (tức là me region chưa có số serial của PCH) vào trong srouce bios và nạp lại BIOS, việc này gọi là clear me region (hay còn gọi là clean me region)
Công cụ để clear me region là phần mềm FIT (Intel Flash Image Tools) hoặc các chương trình Edit file Hex (Chẳng hạn HxD Hex Editor)

Chia sẻ cách clear me bios cho mainboard

1. PHẦN 1: Công cụ cần có
– ME Analyzer để đọc phiên phản Me Region của bios
– Intel ME System Tools để chép đè me region trắng (nguyên gốc) vào bios gốc cần clear me
– Intel ME Firmware Repository Pack chứa các phiên bản gốc của me region

2. PHẦN 2 Cách làm như sau:
Đầu tiên dùng công cụ Me Analyzer, kéo bản bios cần clear me thả vào chương trình Meta trong folder Me Analyzer để xem phiên bản Me là bản mấy chấm, sau khi chương trình dos hiện lên gõ info để chương trình hiển thị thông tin của ME trong Bios. (ví dụ phiên bản Me bios tôi cần fix có version là 9.1.0.1120).
Sau đó tìm tải đúng công cụ Intel ME System Tools phiên bản ( ở đây bios của tôi Me region là bản 9.1 nên tôi  tải phiên bản  ME Analyzer v1.93.0 r170)
Tiếp đến tải bản Intel ME Firmware Repository đúng phiên bản 9.1 ta tìm bản Intel ME 9.1 Firmware Repository Pack download về.

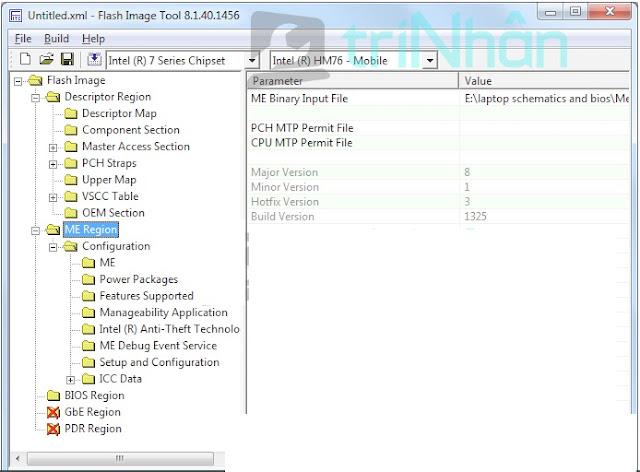

Dùng công cụ Intel ME System Tools, chạy chương trình lên, sau đó bấm vào menu ở cột bên trái Me Region ở cột bên phải nó hiển thị thông tin phiên bản Me của bios, ta bấm vào đường đường dẫn Me Binary input File để tìm đến phiên bảnIntel ME Firmware Repository Pack chứa file gốc. ở SKU của thông tin là 1.5mb nên tìm đúng phiên bản 1,5m chứa trong  Intel ME Firmware Repository Pack, (ở đây phiên bản của mình là 9.1.0.1120) sau đó nó cảnh báo reset khi ghi đè, ta bấm ok.
bấm vào Build/Build setting để chọn đường dẫn lưu bios đã clear me sau đó bấm F5 để xuât bios đã clear me hoặc bấm lệnh trên Build/Build Image để xuất file bios đã clear me
